品番:
BA-GH

ガラス蝶番

数量:
単価:
905円(税抜)
合計:
905円(税抜)
996円(税込)
定価:
905
出荷目安

出荷目安について

出荷目安は正式注文後、土日祝日と弊社休業日を除いた出荷の目安です。
数がまとまる場合は日数が異なります。
万が一の場合には予定通りに出荷出来なくなる場合がありますのでご了承の程お願い申し上げます。

12/17に発送予定

取付穴は、蝶番の穴より0.5mmほど大きく開けると丁度良いです。

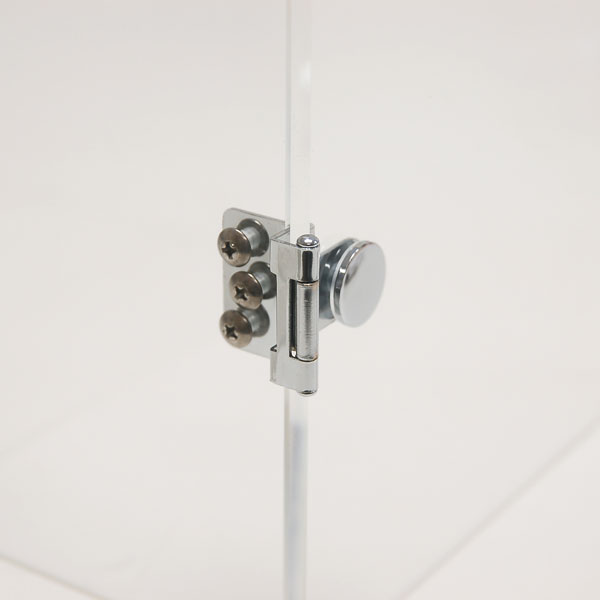

デザイン性に優れたアクリルにも使用できるガラス蝶番。固定用のネジ他が付属。

製品特長

  • デザイン性に優れたガラス蝶番。
  • ガラス扉用の蝶番ですが、アクリル扉にも使用できます。
  • 強度が必要な場所にも最適。対応板厚5mmまで。

使用方法

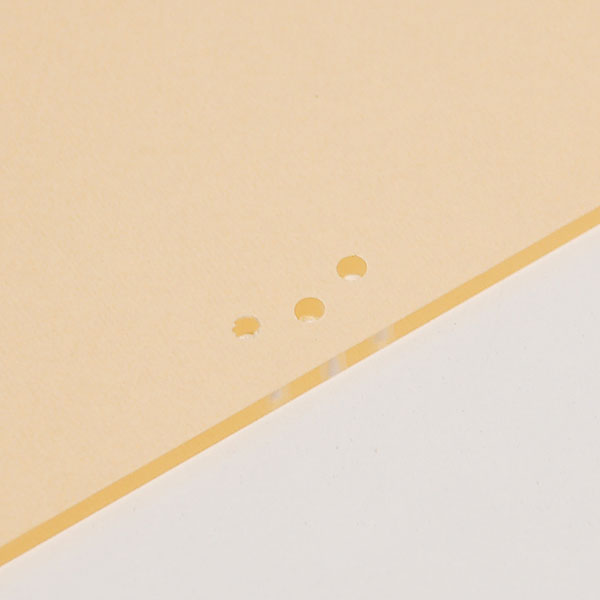

ガラス蝶番を取り付ける位置を決め、穴開け加工をします。中心の穴は端面から10.2mmの距離、両サイドの穴は端面から13.2mmの距離になります。実際に蝶番を板に合わせて確認をしてから、穴を開けましょう。

■ ポイント

穴開け加工の詳細はこちら

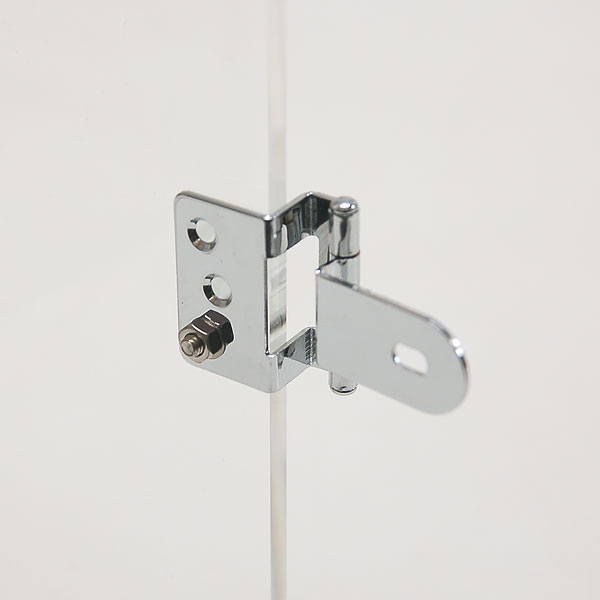

ガラス蝶番を板に合わせて、トラスネジを差し込みます(トラスネジの頭が外側に来るようにします)。

ワッシャーを入れ、ナットで軽く締めて仮止めします。

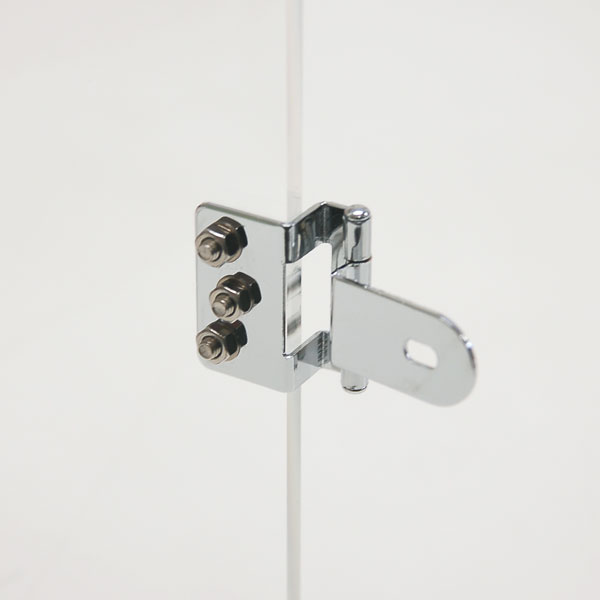

同様に3ヶ所を固定して、蝶番の位置を調整した後にナットを締め込みます。

■ ポイント

ナットを締めすぎるとアクリル板が割れてしまう可能性がありますので、注意しましょう。

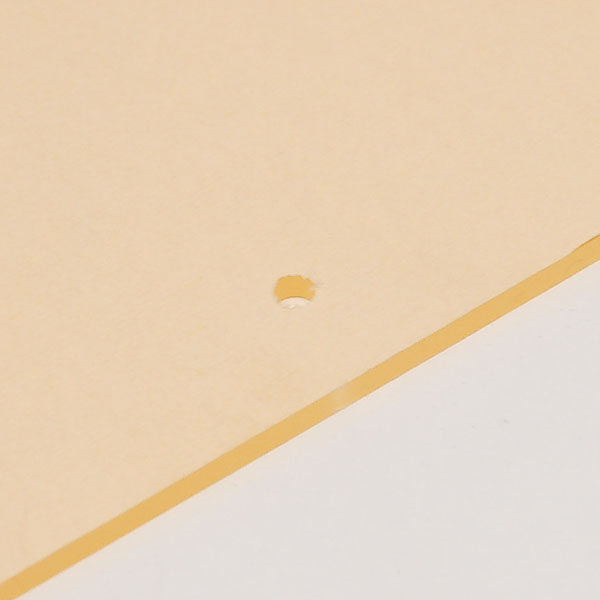

扉側の板に飾りネジ用の直径7mmの穴を開けます。板の端面からの距離は、板厚2~3mmの場合19.5mm、板厚5mmの場合は18.5mmになります。実際に蝶番を板に合わせて確認をしてから、穴加工をしましょう。

■ ポイント

穴開け加工の詳細はこちら

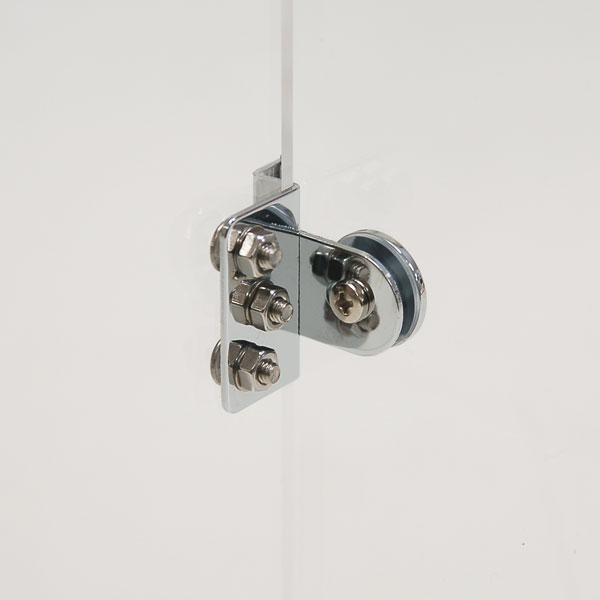

塩ビワッシャーを間に挟めて、ガラス蝶番の飾りネジを差し込みます(板が薄い場合は、ワッシャーを2枚使用します)。

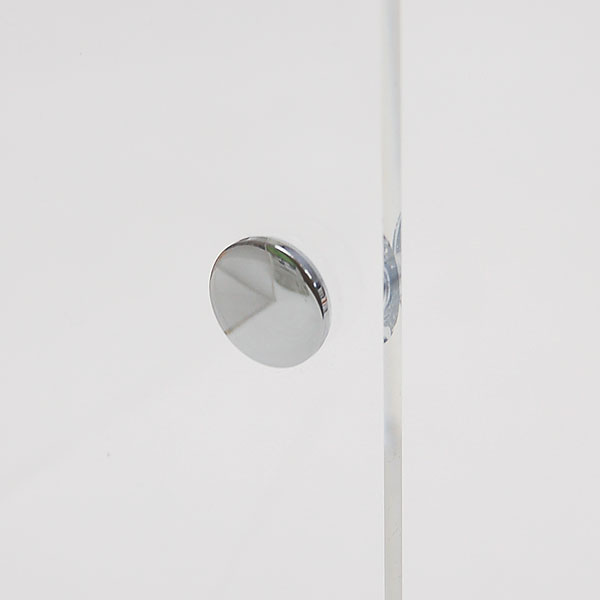

飾りネジをネジで固定して、作業終了です。

ガラス蝶番の飾りネジは一点止めなので、少なくとも2個使用して固定しましょう。

アクリル以外の適用

ポリカーボネート板 中空ポリカ ポリスチレン板
適用 不適 不適

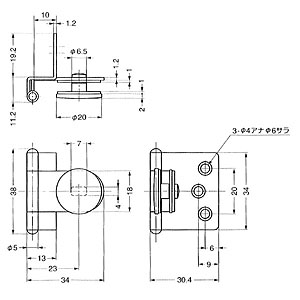

製品仕様

ガラス蝶番

蝶番(鋼製、クロームメッキ) 2個
飾りネジ(丸型) 2個
付属ネジ 2個
塩化ビニールワッシャー 4個
M4トラスネジ(長さ12mm) 6個
M4ワッシャー 6個
M4ナット 6個

注意事項

  • 本製品の数量割引はございません。

出荷目安について

  • 出荷目安は、正式注文後、土日祭日と弊社休業日を除いた出荷までの日数目安です。
  • 数がまとまる場合は日数が異なりますので、事前にお問い合わせ下さい。(万が一の場合には、予定通りに出荷出来なくなる場合があります)
