高精度のパイプ付アクリルフランジが1点から製作できます。 透明(クリアー)なので機械の動作確認、実験装置、プロモーション等に最適。 パイプ付き両フランジ、パイプ付き片フランジ、閉止フランジをサイズオーダー。

図面データをお持ちの方は、以下のフォームよりお見積り可能です。

お見積り依頼はこちら

アクリルフランジの特長

中の状態の把握に最適

透明度が93%とガラスより高いアクリルなので、中の状態がハッキリ確認出来ます。

セミオーダーで1点から注文可能

セミオーダーなので、様々なサイズを1点から製作できます。

NC機による高精度加工

製作は、NC旋盤・マシニングセンター等のコンピューター制御の機械で製作する為、高精度に仕上がります。

強度に合わせた接着加工

アクリルフランジとパイプの接合は、強度に合わせて重合接着・溶剤接着が選択可能です。

お見積・ご注文入力

STEP 1

お届け先を選択

お届け先

お届け先が個人のお客様は、運送上の都合上、パイプ付両フランジ/パイプ付片フランジは全体長さ+パイプ外径x2=2350より大きいサイズは販売できません。

STEP 2

フランジ形状を選択

パイプ付き両フランジ

パイプ両端にフランジ

パイプ付き片フランジ

パイプ片側にフランジ、パイプ片側は閉止(栓)

閉止
フランジ

フランジのみ接続用ネジ加工可能

形状

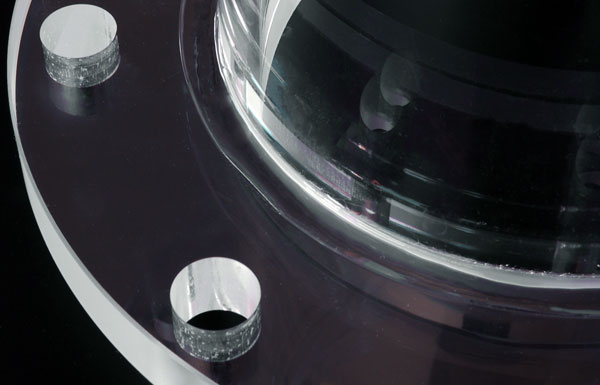

  • フランジの端面加工は細目仕上げ となります
  • フランジは20mm厚以下は押し出し材、25~30mm厚はキャスト材となります

STEP 3

接着強度の選択

接着強度

接着方法の違い

接着方法について

アクリ屋では一般的な溶剤接着と、強度の優れた重合接着をお客様のご用途に応じて行っております。
重合接着は必要な強度に合わせ、2種類の方法を使い分けております。必要な強度やご用途をお伝え頂ければ、接着方法をご提案させて頂きます。

重合接着(テーパー溝加工)(強)

強度に優れたテーパー溝加工を行った重合接着方法。大きな圧力や荷重が掛かる実験機器や特殊な加圧器等に適します。

重合接着(中)

溶剤接着にて接着後、補強的に重合接着。パイプ径、長さが最大に近く、且つ圧力や荷重が掛かる用途向き。

溶剤接着(一般的な接着方法)

位置出し段加工後にハメ込み溶剤接着。

写真は重合剤(モノマー)を着色して接着部分を分かりやすくしたもので、実際は無色になります。

STEP 4

パイプの外寸を入力

※パイプ付きフランジの場合のみ入力

パイプ外径
mm

(入力範囲 : 最小50~最大300mm)

パイプ厚み
mm

(入力範囲 : 最小5~最大15mm)

外径によって選択できる厚みが異なります

フランジを含めた全体長さ

mm

(入力範囲 : 最小100~最大1000mm)

STEP 5

フランジの外寸を入力

フランジ厚さ
mm
フランジ外直径

mm

(入力範囲 : 最小100~最大500mm)

STEP 6

ボルト穴の入力

ボルト穴直径

mm

(入力範囲 : 最小5~最大30mm)

P.C.D.

mm

穴の中心の対角の距離

穴数

(入力範囲:4~24個)

STEP 7

Oリング溝の選択

Oリング溝

Oリング種類と溝寸法

  • リストが表示されない場合は該当のOリングがありません。
  • Oリングは製品に付属いたしません。

STEP 8

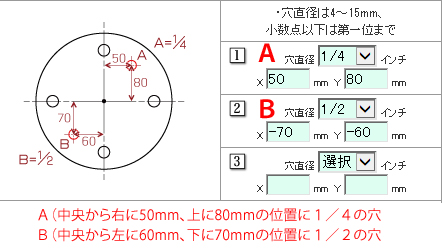

テーパーネジ穴加工の入力

※この入力は閉止フランジのみの入力になります(必要ない場合は入力不要です)

1/3
インチ

X mm

Y mm

2/3
インチ

X mm

Y mm

3/3
インチ

X mm

Y mm

  • リストが表示されない場合は該当のOリングがありません。
  • Oリングは製品に付属いたしません。
入力に関する詳細
  • 穴は1/16~1インチ用のテーパーネジ小数点以下は第一位まで

STEP 9

図面の確認

入力した加工内容を図面で確認下さい。

寸法入力は全てmm(ミリ)単位です。
ご注文後の単位間違いによる交換はいたしませんので、入力した内容は必ずご確認ください。

数量・金額を確認後、「カートに入れる」ボタンをクリックして下さい。

セミオーダーでご希望の仕様が指定できない場合、フルオーダーにてお問い合わせ下さい。
