今回は、マシニングセンターを紹介します。

以前にもご紹介した通りマシニングセンターとは、
ＣＡＤソフトで製品の形を作図して、ＣＡＭソフトで刃物の軌跡を作り、ドリルやエンドミルで加工を行う工作機械です。

詳細はこちら↓
マシニングセンターは1/100の精度で加工可能
ロボドリルα21　前編
ロボドリルα21　後編

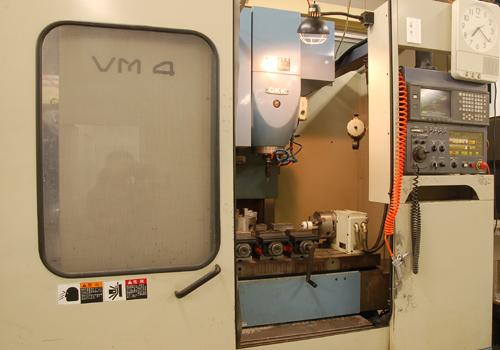

今回の機械の特徴としては、他のマシニングの機械と違い、
インデックスと呼ばれる部分でパイプや丸棒を固定して、
側面に穴あけ（丸穴・角穴）や溝加工などが出来ることです。
加工範囲は、約300～400ｍｍくらい。
高さ方向（厚み）は300ｍｍくらいまでです（工具が届く範囲内となります）

小さい加工品は、治具や加工方法が考え付く限り可能です
（例えば、板に両面テープで加工品を固定して加工するなど）
ある意味職人根性です。

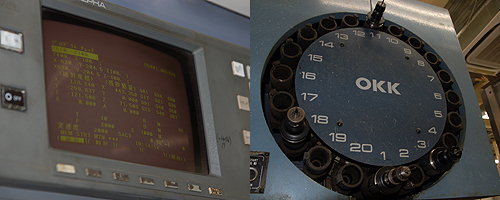

左：ＣＡＤソフトで作成した図面データをマシニングセンターに読み込ませます。
右：ＡＴＣ（オートツールチェンジャー）は20本の刃物が収納できます。

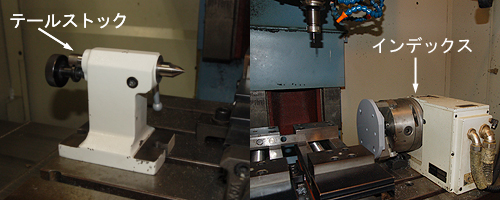

左：テールストック（長いパイプや丸棒の場合、インデックスの反対側を押さえ込んで固定するのに使用します）
右：インデックス（パイプや丸棒、円板などの丸みのあるものを固定します）

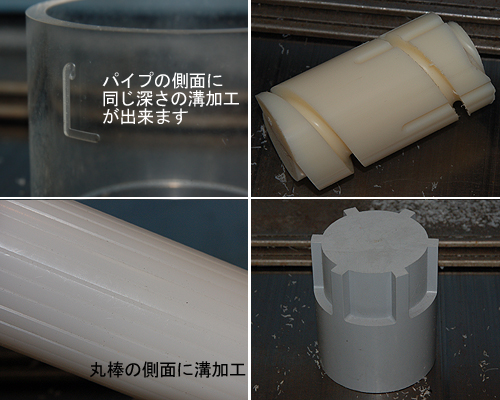

【加工例】

【加工工程】

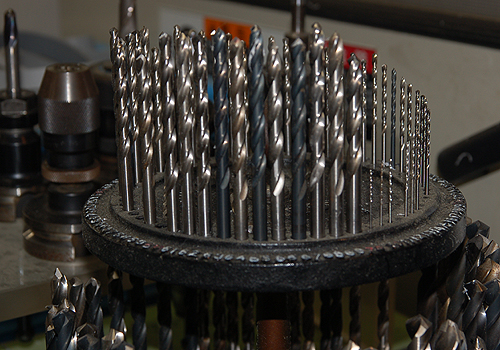

大小様々なサイズのドリルビットを揃えています

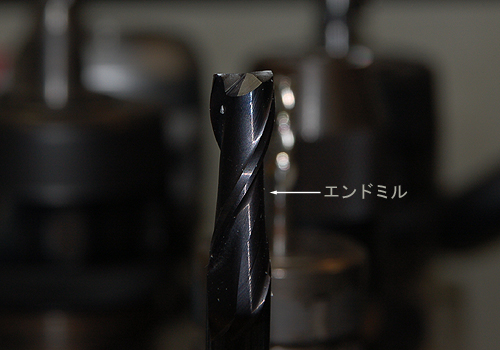

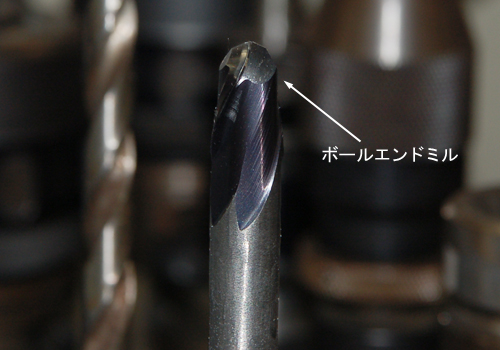

エンドミルとボールエンドミルは先端の形状が異なるので、加工内容によって使い分けます。

～マシニングセンターの機械技術を習得するには～
3年以上

～代表的なアクリ屋製品～
・パイプや丸棒、円板などの側面への穴加工（丸穴・角穴）（主に特注品）
・工業系の機械の部品

～加工担当者のコメント（I氏）～

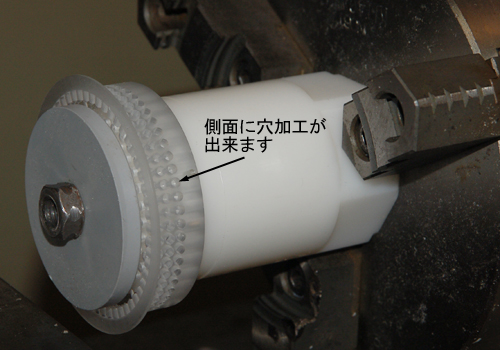

パイプや丸棒の側面への穴加工の他に、一定の深さで溝を掘ることも可能です。
刃物は固定されていますので、加工物の動く角度を計算してプログラムしています。

また、360度回転する間に何ｍｍ進むかを計算して、ドリルビットのような形状のものを製作することも可能です。
