品番:
BA-TN05

エンジニア 糸ノコ(自在型)

メーカー:
株式会社エンジニア
数量:
単価:
3,924円(税抜)
合計:
3,924円(税抜)
4,316円(税込)
定価:
3,924
出荷目安

出荷目安について

出荷目安は正式注文後、土日祝日と弊社休業日を除いた出荷の目安です。
数がまとまる場合は日数が異なります。
万が一の場合には予定通りに出荷出来なくなる場合がありますのでご了承の程お願い申し上げます。

11/15に発送予定

アクリル板を曲線や窓抜きなど自由な形状に切断できる糸ノコ。フレーム長が調整できる自在型。

製品特長

曲線や窓抜き、自由な形状にカットできる糸ノコ。刃を固定したまま方向を90度回転させたり、刃の長さに合わせてフレーム長が調整できる自在型です。

  • フレームサイズ:125x145mm
  • 重量:190g
  • 付属刃:#0、#2(各一本)

使用方法

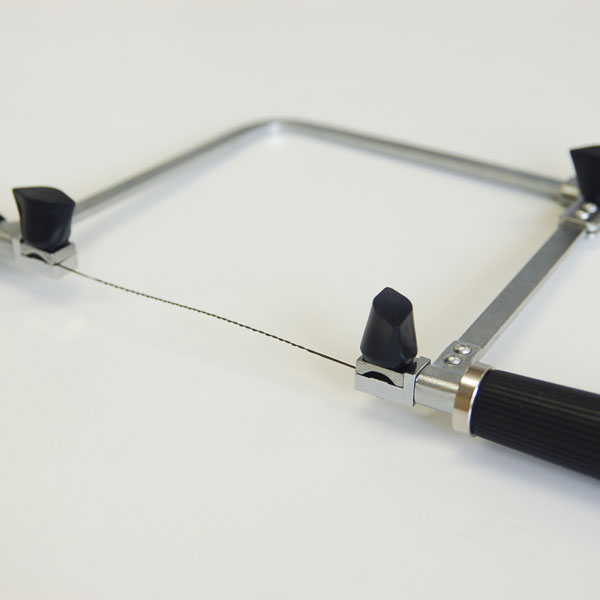

糸ノコフレームと替刃(付属の替刃、または螺旋状の替刃)を用意します。フレームの刃の固定用つまみネジを回して締めて、刃をしっかりと取り付けます。上部のつまみネジとフレーム可動部のつまみネジは緩めた状態です(写真のつまみとフレームは旧タイプ)。

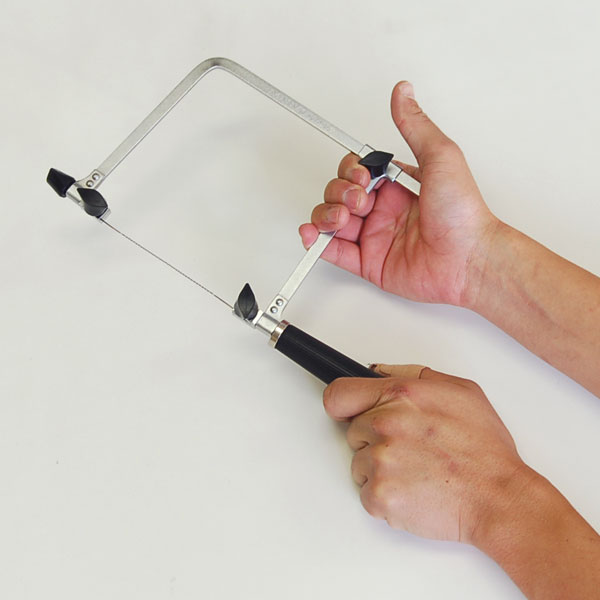

フレームの可動部を動かしてつまみネジを締め、最後に上部のネジを回して刃の張り具合を調整します。切断する時に、刃が緩んで曲がらないようにしましょう。

板の上にガイド線を書き、作業台にしっかりと固定します(写真左はガイド線を書いた紙を、両面テープで貼り付けた状態)。切断する場所や板の大きさによって、使用するクランプの数や固定位置を変えます。

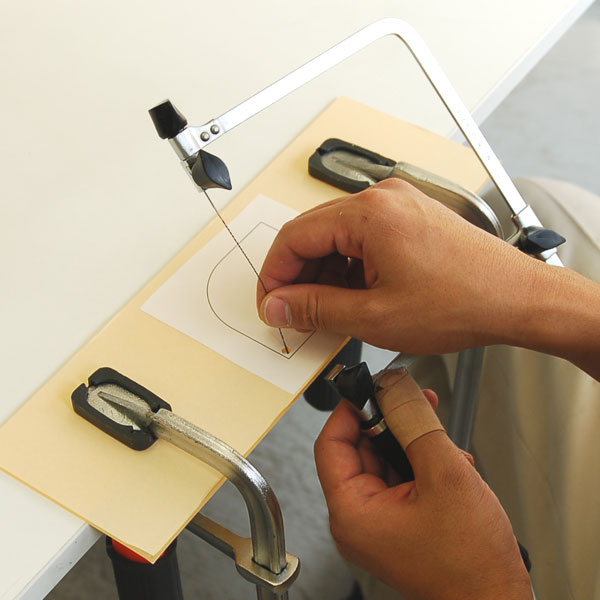

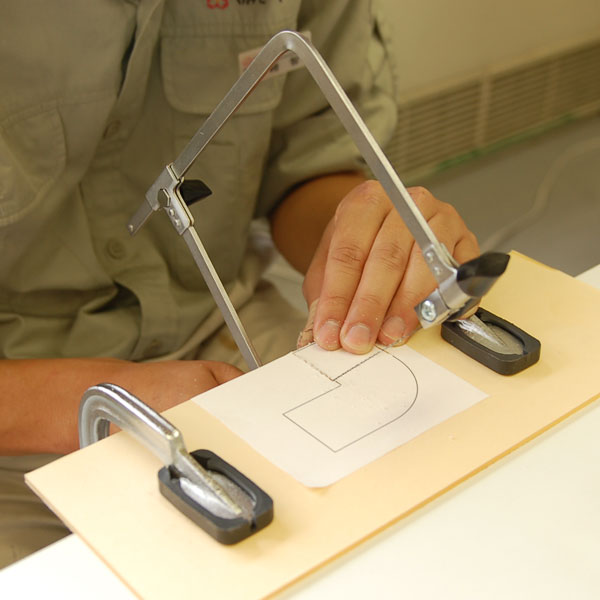

刃で板を傷付けてしまわないように、切り始めには特に注意しましょう。ガイド線に沿って、軽く押しながら上下に動かして切って行きます。場所によって板の向きを変えると、切りやすくなります。

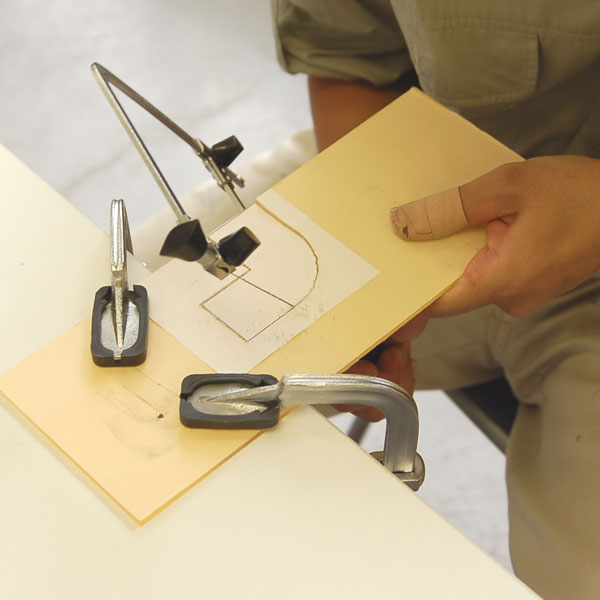

螺旋状の替刃を使用すると、写真左のようにフレームを斜めや横に構えた状態でも切断することができます。また、板の向きを変更したり、フレームが板に引っかかることが少ないので、スムーズに作業を進めることができます。

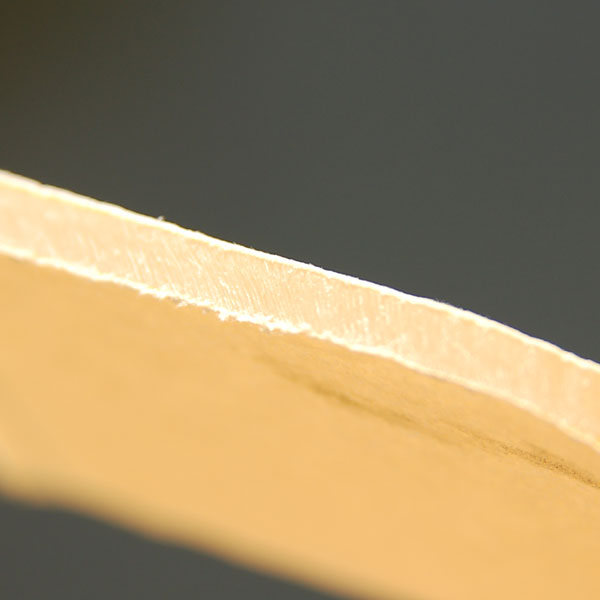

写真左のように切断面は平らではありませんので、必要に応じてヤスリ等で仕上げましょう。

■ ポイント

金ヤスリで凸凹の部分を落としてから、サンドペーパーで仕上げると綺麗になります。

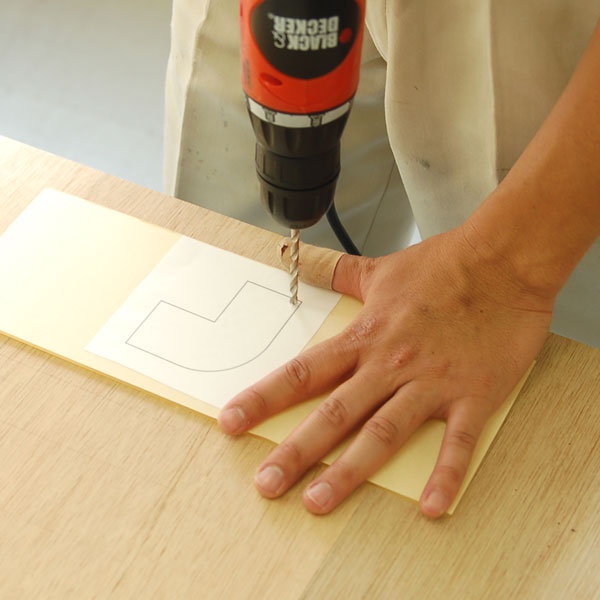

窓抜き加工をする場合は、ガイド線の1ヶ所(加工する形状によっては数ヶ所)にドリルで穴を開けます。捨て板を下に敷き、穴開け加工をしましょう。

■ ポイント

穴開け加工の詳細はこちら

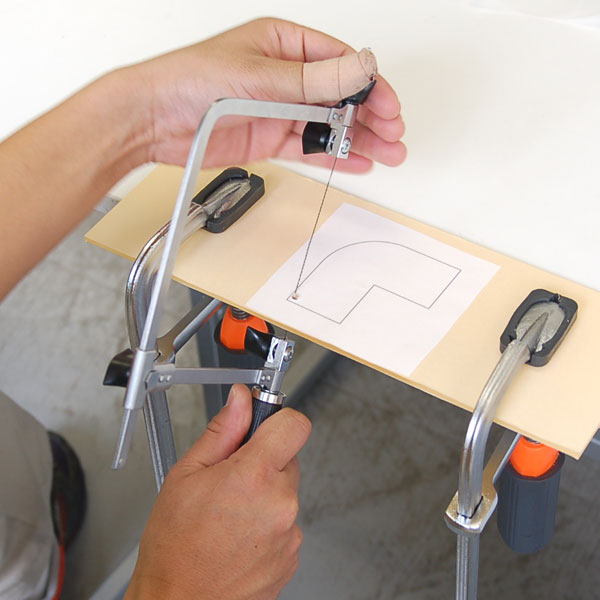

穴開け加工が終わったら、板を作業台にクランプでしっかりと固定します。糸ノコフレームに刃を片側だけ固定した後、刃を穴に通して反対側を固定します。

つまみネジをしっかり締めて、最後に上部のネジを回して刃の張り具合を調整します。準備ができたら、切断作業を始めましょう。

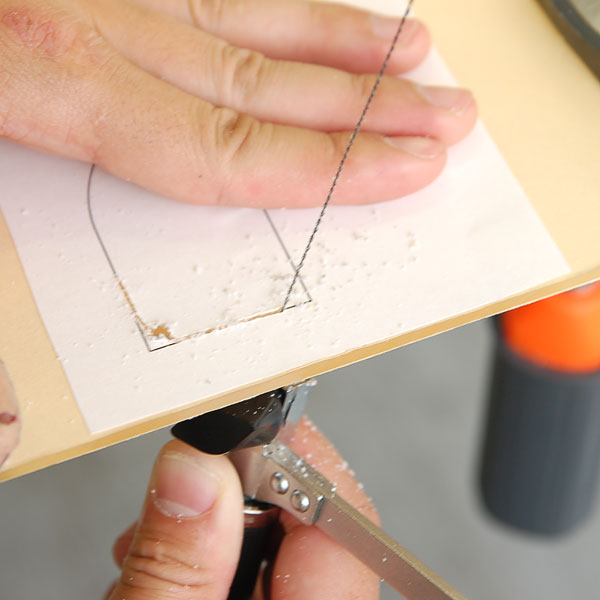

ガイド線に沿って、軽く押しながら上下に動かして切って行きます。場所によって板の向きを変えると切断しやすくなります。

■ ポイント

螺旋状の替刃の場合、刃や糸ノコフレームの方向を変更せず、そのまま加工を続けることができます。

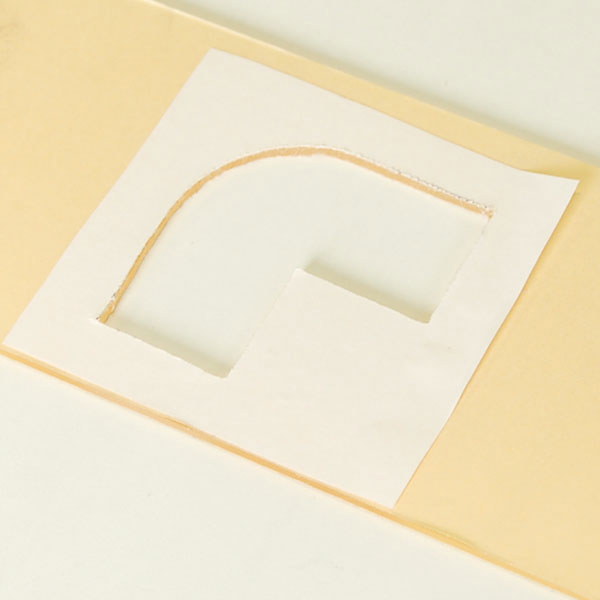

窓抜き加工ができました。切断面は平らではありませんので、必要に応じてヤスリ等で綺麗に仕上げましょう。

アクリル以外の適用

ポリカーボネート板 中空ポリカ ポリスチレン板
不適 不適 不適

改訂履歴

  • 価格改定

注意事項

  • 曲線切りには螺旋糸ノコ替刃をお勧め致します。
  • 刃物ですので取扱いには十分ご注意下さい。
  • 本製品の数量割引はございません。

出荷目安について

  • 出荷目安は、正式注文後、土日祭日と弊社休業日を除いた出荷までの日数目安です。
  • 数がまとまる場合は日数が異なりますので、事前にお問い合わせ下さい。(万が一の場合には、予定通りに出荷出来なくなる場合があります)
